An aluminijski okvir izgleda jednostavno: izrežite nekoliko profila, dodajte spojnice i zategnite vijke. U praksi je okvir dobar onoliko koliko je dobar način razmišljanja koji stoji iza njega. Veličina profila, izbor konektora, završna obrada površine i metoda sastavljanja utječu na performanse gotove strukture. To smo vidjeli na zaštitnicima strojeva, prozorskim sustavima, solarnim nosačima i prilagođenim kućištima, a ista lekcija se vraća svaki put: započnite s poslom koji okvir mora obaviti.
Ovaj je vodič napisan za kupce, dizajnere i timove radionica koji žele jasan put kroz opcije. To nije prerušeni katalog. To je praktičan pogled na to što je aluminijski okvir, gdje se uklapaju različite vrste okvira i kako izbjeći male odluke koje kasnije stvaraju velike probleme.
Što je zapravo aluminijski okvir
Najjednostavnije rečeno, aluminijski okvir je struktura izrađena od ekstrudiranih aluminijskih profila spojenih spojnicama, pričvrsnim elementima, nosačima ili namjenskim spojnicama. Okvir može držati štitnik stroja, prozorsko staklo, solarnu ploču, upravljački ormarić ili radnu površinu. Sam profil ne zna što nosi, ali dizajn zna.
Većina okvira spada u dvije široke skupine. Modularni okviri koriste profile s prorezima i spojnice za višekratnu upotrebu, tako da se mogu graditi, podešavati i produljivati bez zavarivanja. Namjenski izrađeni okviri dizajnirani su za određeni otvor, proizvod ili instalaciju, poput prozorskog sustava ili solarne šine. Oba se oslanjaju na iste osnove:
- Presjek profila i legura trebaju odgovarati opterećenju i okolini.
- Spoj mora prenositi silu bez klizanja ili gnječenja profila.
- Okvir treba dovoljno učvrstiti da se odupre uvijanju, a ne samo savijanju.
- Završna obrada treba odgovarati ekspoziciji, od zatvorenih radionica do obalnih krovova.
Zašto aluminij odgovara konstrukciji okvira
Aluminij nudi korisnu ravnotežu težine, krutosti i otpornosti na koroziju. Lako ga je rezati, bušiti i tapkati te ga nije potrebno bojati kako bi preživio mnoga zatvorena okruženja. Za modularne okvire velika je prednost što se struktura može sastaviti ručnim alatima i kasnije mijenjati. To je važno u tvornicama, laboratorijima i projektnim prostorima gdje rasporedi rijetko ostaju fiksni.
Postoji jedno praktično upozorenje. Aluminij je lakši od čelika, ali se također lakše savija kada je presjek preplitak za raspon. Profil veće serije nije automatski pravi odgovor; dobro učvršćen okvir serije 40 može nadmašiti loše planirani okvir serije 80. Prema našem iskustvu, bolje je provjeriti raspon, opterećenje i točke pričvršćivanja prije odabira profila samo po izgledu.
Uobičajene vrste aluminijskih okvira
Modularni T-slot okviri
Profili s T-utorima imaju utor duž prednje strane koji prihvaća matice, vijke i nosače. To ih čini vrlo praktičnima za okvire strojeva, radne stanice, sigurnosne ograde, ormare i izložbene strukture. Raspon od 20, 30, 40, 45, 60, 80 i većih serija pokriva lake poklopce do baza teških strojeva. U našem Sustavi aluminijskih profila s T-utorima , profili, pričvrsni elementi i spojnice dizajnirani su da rade kao jedna obitelj, što smanjuje nagađanje tijekom sastavljanja.
MK-8-4040S Aluminijska ekstruzija serije 40 T-utora 40x40 aluminijski profil 6063-T5 s četiri utora sa srebrno eloksiranom završnom obradom, pozicioniran za modularne okvire s T-utorima i veleprodajna opskrba. Pogledajte proizvod → Za proizvođače i male radionice, T-slot okviri također su popularni za sim opreme, stalke za akvarije, okvire kreveta i modularne ormare. Privlačnost je ista: čisti okvir koji se može rastaviti, ravno spakirati i ponovno sastaviti s drugačijim rasporedom.
Zgrada, okviri za prozore i vrata
Arhitektonski aluminijski okviri dizajnirani su oko otpornosti na vremenske uvjete, drenaže, toplinskih performansi i glatkog rada. Okvir prozora nije samo profil s T-utorom i pričvršćenim staklom. Potrebna mu je odgovarajuća brtva, hardver i geometrija profila za podnošenje kiše, vjetra i svakodnevne uporabe. Toplinski prekidni profili dodaju izolacijsku barijeru između unutarnjih i vanjskih dijelova, što je važno u grijanim ili hlađenim zgradama.

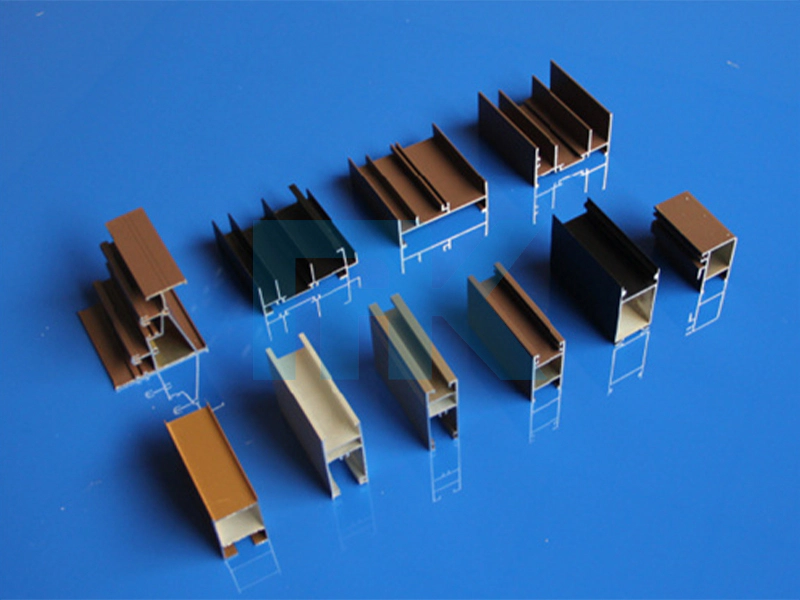

Prozori i vrata Ekstrudirani aluminijski profili Kategorija MK prozorskih i vrata aluminijskih ekstruzijskih profila za građevinske okvire, uglavnom 1,8 mm zida, s odabranim termoprekidnim i toplinski neprekidnim modelima. Pogledajte proizvod → Solarni montažni okviri
Solarni okviri i tračnice nose stalna opterećenja plus opterećenja vjetrom i snijegom tijekom mnogih godina. Trebaju obratiti posebnu pozornost na razmak tračnica, položaje stezaljki, moment pričvršćivanja i pojedinosti sučelja krova. Okvir koji dobro funkcionira na zaštićenom tlu možda neće biti prikladan za otkriveni krov. Najbolji pristup je tretirati sustav za montiranje kao cjelinu, a ne kao skup zasebnih dijelova.
Okviri i kućišta po narudžbi
Prilagođeni aluminijski okviri često se nalaze oko elektronike, otpornika snage, kontrolne opreme ili specijalizirane opreme. Ovdje okvir može biti ekstrudirano kućište, a ne otvorena struktura. Rezanje, bušenje, urezivanje i završna obrada sve je bitno, jer okvir je dio proizvoda, a ne samo potpora. Male promjene u debljini stijenke ili unutarnjem razmaku mogu utjecati na vrijeme pristajanja, hlađenja i sastavljanja.
Odabir pravog profila i veze
Prvo pitanje nije "koji je profil najjeftiniji?" To je "što okvir mora raditi?" Lagana pokrovna ploča i postolje stroja mogu izgledati poput kutija, ali trebaju vrlo različite dijelove, spojeve i metode pričvršćivanja. Počnite s dužnošću, rasponom i okruženjem, a zatim se vratite na profil.
- Definirajte opterećenje: statička težina, pokretno opterećenje, vjetar, vibracija ili udar.
- Provjerite nepodržani raspon i odlučite gdje će se dodati podupirači.
- Odaberite seriju profila s dovoljnom dubinom presjeka i debljinom stijenke.
- Odaberite spojnice i pričvrsne elemente koji odgovaraju utoru i smjeru opterećenja.
- Potvrdite završnu obradu i hardver za unutarnje, vanjske ili mokre uvjete.
| Okvirni pristup | Tipičan oblik profila | Tamo gdje najbolje pristaje | Glavna pažnja |
|---|---|---|---|
| T-slot modularni okvir | Ekstrudirani profil s prorezima | Okviri strojeva, radne stanice, štitnici, ormari | Podupiranje i krutost zglobova |
| Okvir za prozore i vrata | Arhitektonski profil s brtvama | Stambene, poslovne i projektne zgrade | Zaštita od vremenskih uvjeta i hardver |
| Solarni montažni okvir | Tračnice, nosači i stezaljke | Instalacije krova, tla i nadstrešnice za automobile | Podizanje vjetra i moment zatezanja |
| Prilagođeni okvir kućišta | Ekstrudirano kućište ili strojno obrađeni profil | Elektronika, otpornici snage, upravljački uređaji | Fit, hlađenje i završetak |
Konektori zaslužuju isto toliko pažnje kao i profili. Nosač od 90 stupnjeva, središnji konektor i matica s T-utorom ponašaju se drugačije pod opterećenjem. Korištenje konektora izvan predviđenog smjera ili miješanje spojnih elemenata iz različitih sustava može stvoriti okvir koji djeluje čvrsto na klupi, ali olabavi pod vibracijama. Ako ste novi u modularnoj gradnji, ovo praktični vodič za odabir pravog aluminijskog profila je koristan sljedeći korak.
Gdje aluminijski okviri zarađuju svoje mjesto
Industrijska automatizacija jedna je od najjasnijih primjena. Okviri strojeva, radne stanice, sigurnosne ograde i nosači transportera moraju se brzo izgraditi, prilagoditi na licu mjesta i proširiti kada se proces promijeni. Modularni okvir omogućuje timovima za održavanje zamjenu ploče ili dodavanje štitnika bez rezanja cijele strukture.
Strojni okviri za modularne sustave aluminijskih profila Stranica za primjenu koja prikazuje okvire stroja izrađene od MK aluminijskih profila s T-utorima, s pripadajućim pričvrsnim elementima i priborom za prilagodljive strukture automatizacije. Pogledajte proizvod → U zgradama se aluminijski okviri pojavljuju na prozorima, vratima, balustradama, ogradama, sunčalištima i drenažnim poklopcima. Ovdje okvir mora izgledati dobro, dobro brtviti i tolerirati godine korištenja. U solarnim projektima, aluminijske tračnice i nosači drže ploče na mjestu na krovovima i otvorenom tlu, gdje vjetar i vremenske prilike obavljaju većinu testiranja. U prilagođenoj opremi, aluminijski okviri štite i hlade električne komponente dok održavaju sklop upravljivim.
Ono što povezuje te upotrebe nije jedna vrsta profila. Navika je uskladiti okvir s instalacijom. Dobar okvir je tih: ne zvecka, ne curi, ne uvija se i ne treba ga stalno podešavati. Ta tiha izvedba proizlazi iz razumnih izbora prije prvog rezanja.
Praktične provjere prije naručivanja
Prije potvrde narudžbe okvira, prođite kroz osnove s dobavljačem ili dizajnerskim timom. Mnogo je lakše promijeniti crtež nego isporučeni profil.
- Potvrdite seriju profila, leguru i temperaturu za predviđeno opterećenje.
- Provjerite jesu li priključci, matice i vijci kompatibilni s utorom.
- Pregledajte plan podupirača, posebno za visoke ili široke okvire.
- Dogovorite se o toleranciji rezanja, položajima rupa i detaljima narezivanja.
- Uskladite završni sloj s okolišem i očekivanom rutinom čišćenja.
- Pitajte kako će se postupati sa zamjenskim dijelovima i kasnijim dodacima.
U MK-u bismo radije postavili još nekoliko pitanja na početku nego riješili problem fit na licu mjesta. Kratak razgovor o primjeni, opterećenju i načinu sastavljanja često štedi više vremena nego dugačak popis opcija profila. To je i razlog zašto komponente okvira, pričvrsne elemente i dijelove za primjenu držimo unutar jasnih obitelji proizvoda.
Aluminijski okvir je jednostavna ideja iza koje stoji puno detalja. Bilo da gradite štitnik stroja, prozorski sustav, solarni nosač ili kućište po narudžbi, počnite s dužnostima i okolišem, a zatim odaberite profil i način spajanja. Ako okvir zadržite modularnim tamo gdje je promjena vjerojatna, i namjenski napravljenim tamo gdje je izvedba kritična, rezultat će biti lakše izgraditi i s njim ćete lakše živjeti. Uvijek nam je drago razgovarati o praktičnoj strani projekta okvira i pomoći suziti mogućnosti prije nego što se bilo što izreže.
